HG5-800-800

DAS MACHT DEN UNTERSCHIED

HG3-1200-1000

HG5-800-800

Anzahl der Achsen 5
Verfahrwege
X (mm) 800
Y (mm) 800
Z (mm) 650
Hautspindeldrehzahl (U/min) 12000
Positionstoleranz TP (mm) 0,006

  • - Eigenschaften -

    • Geometrische Stabilität und schwingungsdämpfender Aufbau durch Portal-Bauweise
    • Hohe Zerspanleistung durch robuste Bauweise
    • Hohe Dynamik mithilfe leistungsstarker Antriebe
    • Optimale Späneabfuhr durch steile Wände im Zerspanraum und großzügig dimensionierten Späneförderer
    • Maschine durch weit zurückfahrendes Portal optimal mit Kran zu beladen
    • Keine Führungs-, Messsysteme oder Kugelgewindetriebe im Zerspanbereich
    • Kompakte Frässpindeleinheit (keine Motorspindel)
    • Einfache Zugänglichkeit bei Servicearbeiten
    • Gute Erreichbarkeit des Maschinentisches durch überkragende Führungsbahn
    • Schnelles und einfaches Ausrichten der Maschine durch Monoblock-Bauweise

  • - Hilfe zur Selbsthilfe -

    Häufig lassen sich Instandsetzungen, Reparaturen oder Wartungsarbeiten in Eigenregie durchführen. Hierbei helfen Ihnen detaillierte Reparatur- und Serviceanleitungen bei der fachgerechten Umsetzung. Dieses Konzept wurde bereits bei der Konstruktion des HG5-Maschinentyps berücksichtigt und äußert sich nun durch dessen logischen und unkomplizierten Aufbau. Auf Wunsch erhalten Sie selbstverständlich Unterstützung durch unsere qualifizierten Servicemitarbeiter.


    Auch bei der Beschaffung von Ersatzteilen, Betriebsmitteln, sowie sonstiger Materialien garantieren wir Ihnen immer die preiswerteste und schnellste Lösung. Dabei bleibt es Ihnen überlassen auf unsere umfangreiche Lagerhaltung zurückzugreifen oder direkt beim Hersteller zu beziehen.

  • - Sonderausstattung -

    • Werkzeugmagazin zur Aufnahme von 34 Werkzeugen (weitere Werkzeugplätze auf Anfrage)
    • Kühlmittel-Hochdruckanlage Standard: 20 Bar, Optional: 40 Bar
    • Kollisionsüberwachung / Brankamp 2-Kanal
    • Kamera für Innenraumüberwachung
    • 3-fach Maschinenspannstöcke mit diversen Spannelementen
    • 3D-Tastsystem / Heidenhain
    • Handrad
    • Absauganlage

DAS MACHT DEN UNTERSCHIED

HG3-1200-1000

  • Geometrische Stabilität und schwingungsdämpfender Aufbau durch Portal-Bauweise
  • Hohe Zerspanleistung durch robuste Bauweise
  • Hohe Dynamik durch leistungsstarke Antriebe
  • Optimale Späneabfuhr durch steile Wände im Zerspanraum und großzügig
    dimensionierten Späneförderer
  • Maschine durch weit zurückfahrendes Portal optimal mit Kran zu beladen
  • Keine Führungs-, Messsysteme oder Kugelgewindetriebe im Zerspanbereich
  • Kompakte Frässpindeleinheit (keine Motorspindel)
  • Einfache Zugänglichkeit bei Servicearbeiten
  • Gute Erreichbarkeit des Maschinentisches durch überkragende Führungsbahn
  • Schnelles und einfaches Ausrichten der Maschine durch Monoblock-Bauweise
  • Vierfach geführte Z-Achse

DAS MACHT DEN UNTERSCHIED

HG5-800-800



  • Geometrische Stabilität und schwingungsdämpfender Aufbau
    durch Portal-Bauweise
  • Hohe Zerspanleistung durch robuste Bauweise
  • Hohe Dynamik mithilfe leistungsstarker Antriebe
  • Beiseitig angetriebene Schwenkbrücke
  • Zuverlässige und starke hydraulische Klemmung der Schwenk- und Drehachse
  • Optimale Späneabfuhr durch steile Wände im Zerspanraum und großzügig dimensionierten Späneförderer
  • Maschine durch weit zurückfahrendes Portal optimal mit Kran zu beladen
  • Keine Führungs-, Messsysteme oder Kugelgewindetriebe im Zerspanbereich
  • Kompakte Motorspindel
  • Einfache Zugänglichkeit bei Servicearbeiten
  • Gute Erreichbarkeit des Maschinentisches durch überkragende Führungsbahn
  • Schnelles und einfaches Ausrichten der Maschine durch
    Monoblock-Bauweise



Hilfe zur Selbsthilfe statt teurem Servicetechniker.

Häufig lassen sich Instandsetzungen, Reparaturen oder Wartungsarbeiten in Eigenregie durchführen. Hierbei helfen Ihnen detaillierte Reparatur- und Serviceanleitungen bei der fachgerechten Umsetzung. Dieses Konzept wurde bereits bei der Konstruktion des HG5-Maschinentyps berücksichtigt und äußert sich nun durch dessen logischen und unkomplizierten Aufbau. Auf Wunsch erhalten Sie selbstverständlich Unterstützung durch unsere qualifizierten Servicemitarbeiter.


Auch bei der Beschaffung von Ersatzteilen, Betriebsmitteln, sowie sonstiger Materialien garantieren wir Ihnen immer die preiswerteste und schnellste Lösung. Dabei bleibt es Ihnen überlassen auf unsere umfangreiche Lagerhaltung zurückzugreifen oder direkt beim Hersteller zu beziehen.

Arbeitsbereich

Verfahrweg X-Y-Z Achse 1200 / 1000 / 800 mm
Abstand Spindel Starrtisch min. / max. 1000 / 200 mm

Starrtisch

Aufspannfläche Tisch 1300 x 1000 mm
9 T-Nuten nach DIN 650 in X-Richtung 18 H7
2 Richtnuten in X-Richtung 18 H7
Tischbelastung max. 4000 kg

Vorschubantrieb X-Y-Z Achse

AC-Servoantriebe wartungsfrei, digital
Eilganggeschwindigkeit X-Y-Z Achse 20m/min
Vorschubkraft X-Y-Z Achse bei 40% ED 20,5 kN

Hauptspindelantrieb

Frässpindel
Werkzeugaufnahme SK50 DIN 69 817 Big+
Antriebsleistung bei S1 50 kW
Drehzahlbereich, stufenlos max. 1-8000 U/min
Drehmoment bei 25% ED 690 Nm

Werkzeugmagazin

Magazinplätze, 1 Teller 32
Werkzeugdurchmesser bei Vollbestückung max. 100
Werkzeugdurchmesser bei freien Nachbarplätzen max. 160
Werkzeuglänge max. 300
Werkzeuggewicht max. 10 kg

Messsystem X-Y-Z, Direkt

Positionstoleranz TP nach VDI/DGQ 3441 ≤ 0,007 mm
Maschinengewicht ca. 25.000 kg
CNC-Steuerung TNC 640 Heidenhain
DATENBLATT (PDF)

Arbeitsbereich

Verfahrweg X-Y-Z Achse 800 / 800 / 650 mm
Abstand Spindel Drehtisch min. / max. 200 / 850 mm
Vorschubantrieb X-Y-Z Achse 25 m/min

NC-Schwenk-Drehtisch

Durchmesser Drehtisch ∅ 650 mm (andere Größen auf Anfrage)
Schwenkbereich A-Achse 130° (+ 25° / -105°) (-180° M-Fkt.)
Schwenkdrehzahl A-Achse (S1/S6) 30 1/min / 90 1/min
Drehbereich C-Achse 360° endlos
Drehzahl C-Achse (S1/S6) 30 1/min / 70 1/min
max. Werkstückdurchmesser ∅ 800 mm
8 T-Nuten nach DIN 650 in X-Richtung 14 H7
Tischbelastung max. 1000 kg

Hauptspindelantrieb

Einbaumotor mit Frässpindel direct-drive mit IKZ
Werkzeugaufnahme HSK-A63 (SK40)
Antriebsleistung bei S1 100% 30 kW
Drehzahlbereich, stufenlos max. 1-12000 U/min
Drehmoment bei S6 40% 200 Nm

Werkzeugmagazin

Magazinplätze, Kette 49 Stk. / 75 Stk.
Werkzeugdurchmesser bei Vollbestückung max. 80 mm
Werkzeugdurchmesser bei freien Nachbarplätzen max. 150 mm
Werkzeuglänge max. 300 mm
Werkzeuggewicht max. 8 kg
Gesamtbeladung max. 150 kg

Messsystem A-C-X-Y-Z, Direkt

Positionstoleranz TP nach VDI/DGQ 3441 ≤ 0,006 mm
Maschinengewicht ca. 12.000 kg
CNC-Steuerung TNC 640 Heidenhain / Siemens

Kühlmitteleinrichtung

Tankkapazität 600 Liter
Kühlmitteldruck IKZ 20 Bar
Außenkühlung 4 Düsen
Fräsluft vorhanden

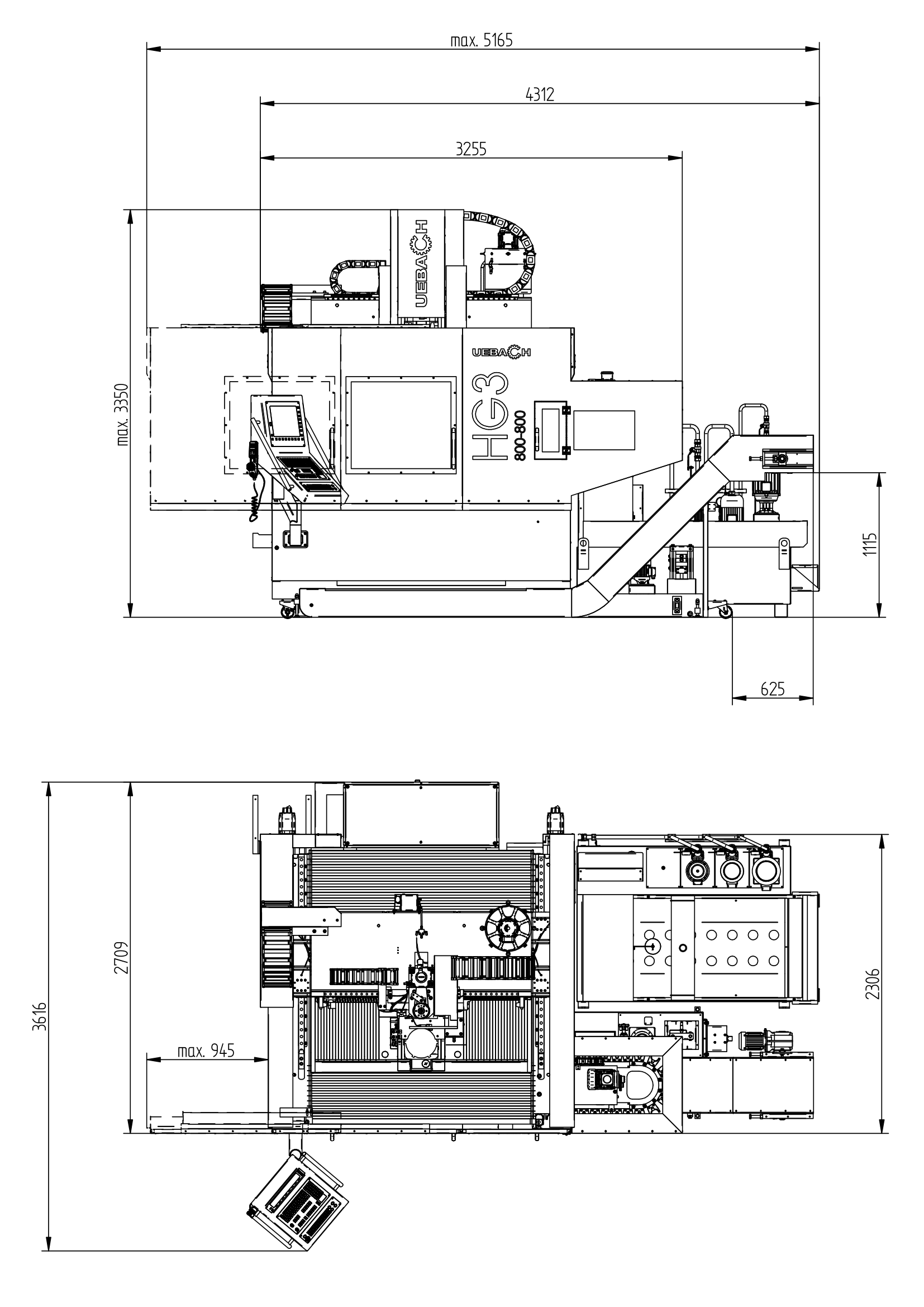

Abmessungen

DATENBLATT (PDF)

SONDERAUSSTATTUNG.

  • Frässpindel mit Spindeldrehzahl max. 5.000 U/min, 8.000 U/min
  • Werkzeugmagazin zur Aufnahme von wahlweise 10, 20, 32 oder 36 Werkzeugen
    ▸  weitere Werkzeugplätze auf Anfrage
  • Kühlmittel-Hochdruckanlage
 Standard: 20 Bar, Optional: 40 Bar
  • Kollisionsüberwachung
 / Brankamp 2-Kanal
  • Kamera für Innenraumüberwachung
  • 3-fach Maschinenspannstöcke mit diversen Spannelementen
  • 3D-Tastsystem
 / Heidenhain
  • Handrad

  • Absauganlage


SONDERAUSSTATTUNG.

  • Werkzeugmagazin zur Aufnahme von 34 Werkzeugen
    ▸  weitere Werkzeugplätze auf Anfrage
  • Kühlmittel-Hochdruckanlage Standard: 20 Bar, Optional: 40 Bar
  • Kollisionsüberwachung / Brankamp 2-Kanal
  • Kamera für Innenraumüberwachung
  • 3-fach Maschinenspannstöcke mit diversen Spannelementen
  • 3D-Tastsystem / Heidenhain
  • Handrad

  • Absauganlage
